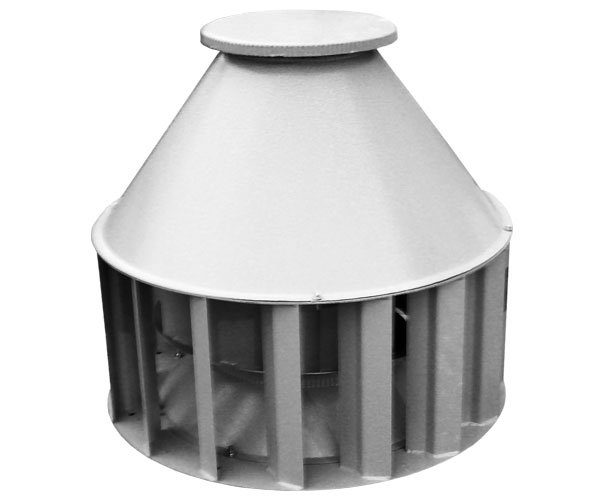

Вентилятор крышный ВКРС №3,55 низкого давления производится по ТУ 4861-003-85589750.
Вентилятор радиальный ВКРС №3,55 устанавливается на крыше промышленных и общественных зданий с любым углом наклона и типом кровельного покрытия и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного вентилятора ВКРС-3,55 от 600 м³/ч до 6300 м³/ч., рабочая среда – воздух запыленностью до 0,1 г/м.куб., предельная температура 80°С.
Крышные вентиляторы низкого давления ВКРС
Вентиляторы крышные ВКРС используются для принудительного воздухообмена в помещениях и зданиях, где полноценную вентиляционную систему технически нецелесообразно или экономически не выгодно устанавливать. Крышные вентиляторы ВКРС находят широкое применение в организации воздухообмена на птице-, зверо- и животноводческих фермах, в больших теплицах и оранжереях, на производственных площадях, где нет необходимости отводить воздух непосредственно от рабочих мест, и др.
Радиальные крышные вентиляторы ВКРС низкого давления одностороннего всасывания стационарно устанавливаются на плоские и скатные крыши с любым типом кровельного покрытия. Эксплуатируются без воздуховодной магистрали, просто отбирая воздух с подкровельного пространства. Выброс отработанного воздуха вентилятор крышной ВКРС производит в сторону в надкровельное пространство.
Рабочая среда – воздух запыленностью до 0,1 г/м.куб. температурой не более +80°С.
Конструктивные особенности вентилятора ВКРСВентиляторы крышные ВКРС выпускаются в полностью смонтированном и готовом к установке на постоянном месте эксплуатации виде. К основным узлам и деталям можно отнести цилиндрический корпус, набранный из вертикальных спрямляющих ребер, радиальное колесо, асинхронный привод и защитный конусный колпак.
Корпусная деталь крепится к кровельному скату посредством анкеров, тип которых зависит от вида и конструкции кровли.
Рабочее колесо с шестью или девятью лопатками (в зависимости от типоразмера) соединяется с ротором привода напрямую.
Двигатель имеет вертикальную компоновку, контакты питания вынесены в клеммную коробку на корпусе вентилятора крышного ВКРС.
Для защиты двигателя от атмосферных осадков и прямых солнечных лучей конструкцией агрегата предусмотрен конический кожух из тонколистового металла.
Для придания эстетического вида и антикоррозионной защиты наружные поверхности покрыты износостойким ЛКМ.
В допкомплектацию вентиляторов крышных ВКРС по усмотрению заказчика могут входить поддон для утилизации скопившегося конденсата, стакан и обратный клапан.
Крышные вентиляторы ВКРС условия эксплуатации
Вентиляторы крышные радиальные предназначены для постоянной эксплуатации по кат. разм. 1 при температуре атмосферы от -60°С до +40°С в климатических условиях У и Т.
Вентиляторы данной серии выпускаются заводом-изготовителем в 12-ти стандартных типоразмерах. Основное исполнение – общепромышленное, но возможно заказать и купить вентилятор крышной ВРКС в коррозионностойком и/или взрывозащищенном исполнении.
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Технические характеристики Крышные вентиляторы ВКРС №5,6
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 0,75 | 1000 | 1,8-7,2 | 0-320 | 98 |
| 2,2 | 1500 | 2,8-11,0 | 0-720 | 99 | |
| 9 | 1,1 | 1000 | 2,2-8,8 | 0-340 | 100 |
| 3 | 1500 | 3,40-13,40 | 0-780 | 106 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №5,6
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №5,6
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №12,5
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 15 | 750 | 16,0-64,0 | 0-1000 | 600 |
| 9 | 22 | 750 | 20,0-78,0 | 0-1040 | 677 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №12,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №12,5
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №11,2
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 11 | 750 | 12,0-46,5 | 0-800 | 490 |
| 22 | 1000 | 15,0-62,0 | 0-1400 | 500 | |
| 9 | 15 | 750 | 14,0-56,0 | 0-840 | 490 |
| 30 | 1000 | 18,0-74,0 | 0-1500 | 565 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №11,2
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №11,2
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 96 | 101 | 97 | 95 | 92 | 87 | 80 | 100 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №10,0
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 0,25 | 1500 | 0,6-2,5 | 0-260 | 65 |
| 2,2 | 3000 | 1,25-5,25 | 0-1160 | 66 | |
| 9 | 0,37 | 1500 | 0,75-3,0 | 0-255 | 67 |
| 3 | 3000 | 1,60-6,30 | 0-1160 | 66 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №10
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №10
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №9,0
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 3 | 750 | 6,0-23,0 | 0-475 | 272 |
| 7,5 | 1000 | 7,5-32,0 | 0-900 | 280 | |
| 9 | 5,5 | 750 | 7,5-28,0 | 0-620 | 298 |
| 11 | 1000 | 10,0-38,0 | 0-970 | 353 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №9
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №9
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 750 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №8,0
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 4 | 1000 | 5,6-22,5 | 0-710 | 234 |
| 15 | 1500 | 8,75-33,0 | 0-1580 | 244 | |
| 9 | 3 | 750 | 6,0-24,0 | 0-650 | 326 |
| 7,5 | 1000 | 6,5-26,25 | 0-740 | 240 | |
| 22 | 1500 | 10,0-40,5 | 0-1720 | 326 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №8
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №8
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №7,1
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 2,2 | 1000 | 4,0-15,4 | 0-550 | 143 |
| 7,5 | 1500 | 6,0-23,5 | 0-1280 | 161 | |
| 9 | 3 | 1000 | 5,0-19,0 | 0-600 | 156 |
| 11 | 1500 | 7,0-28,0 | 0-1320 | 175 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №7,1
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №7,1
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 73 | 74 | 75 | 81 | 81 | 77 | 71 | 86 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №6,3
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 1,1 | 1000 | 2,6-10,5 | 0-400 | 107 |
| 4 | 1500 | 4,0-16,0 | 0-980 | 128 | |
| 9 | 1,5 | 1000 | 3,2-12,6 | 0-440 | 112 |
| 5,5 | 1500 | 5,0-19,8 | 0-1060 | 139 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №6,3
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №6,3
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №5,0
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 1,5 | 1500 | 2,0-8,0 | 0-600 | 90 |
| 9 | 2,2 | 1500 | 2,4-9,6 | 0-640 | 94 |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №5
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 84 | 92 | 85 | 83 | 81 | 73 | 64 | 89 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №4,5
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 0,75 | 1500 | 1,5-5,5 | 0-460 | 81 |
| 7,5 | 3000 | 3,0-11,4 | 0-1950 | 79 | |
| 9 | 1,1 | 1500 | 2,0-6,8 | 0-500 | 86 |
| 11 | 3000 | 3,8-14,0 | 0-2100 | 78 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №4,5
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №4,5
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1000 | 73 | 81 | 74 | 72 | 70 | 62 | 53 | 78 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №4,0
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 0,37 | 1500 | 0,75-3,75 | 0-320 | 77 |
| 3 | 3000 | 1,75-8,0 | 0-1520 | 77 | |
| 9 | 0,55 | 1500 | 1,0-4,75 | 0-400 | 78 |
| 5,5 | 3000 | 2,0-9,5 | 0-1620 | 78 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №4
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Технические характеристики Крышные вентиляторы ВКРС №3,55
| Число лопаток | Мощность электродвигателя, кВТ | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
|---|---|---|---|---|---|
| Производительность, 10³х м³/ч | Полное давление, Па | ||||
| 6 | 0,25 | 1500 | 0,6-2,5 | 0-260 | 65 |
| 2,2 | 3000 | 1,25-5,25 | 0-1160 | 66 | |
| 9 | 0,37 | 1500 | 0,75-3,0 | 0-255 | 67 |
| 3 | 3000 | 1,60-6,30 | 0-1160 | 66 | |
*При изменении типа двигателя масса может меняться
Габаритные и присоединительные размеры крышного вентилятора ВКРС №3,55
Для улучшения качества выпускаемой продукции конструкторский отдел оставляет за собой право вносить изменения размеров и комплектации без уведомления
Акустические характеристики крышного вентилятора ВКРС №3,55
| n, мин-1 | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | ||||||
|---|---|---|---|---|---|---|---|---|
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| 1500 | 68 | 76 | 69 | 84 | 65 | 57 | 48 | 74 |
| 3000 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
Величина суммарного уровня звуковой мощности вентилятора Lw, дБА на стороне нагнетания может быть определена из диаграммы аэродинамических характеристик каждого типоразмера вентилятора. Для определения уровня звуковой мощности вентилятора Lw, дБА в октавных полосах частот следует пользоваться формулой: Lwi = Lw+ΔLw, где величина поправки ΔLw может быть взята из вышеприведенной таблицы.
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Чтобы приобрести понравившийся товар, необходимо его заказать. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: ФИО, телефон и e-mail. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на совершение покупки.
- Выбрать понравившийся товар и нажать кнопку «В корзину». Затем перейти в корзину и нажать «Оформить заказ». Далее заполнить форму с контактными данными и отправить заявку. С вами свяжется менеджер для дальнейшего обсуждения.
Оплата
Мы работаем с физическими и юридическими лицами. И предоставляем сразу два варианта оплаты.
- Наличные. Вы подписываете товаросопроводительные документы, расплачиваетесь денежными средствами, получаете товар и чек.
- Безналичный расчет. Принимаем карты Visa и MasterCard. Доступен при курьерской доставке.
Доставка
Можем доставить ваш заказ собственными ресурсами. Либо через варианты доставки:
- Доставка транспортной компанией. Специалист предложит выбрать удобное время доставки и уточнит адрес.
- Самовывоз со склада. Для получения заказа обратитесь к сотруднику в зоне выдачи и назовите номер.
